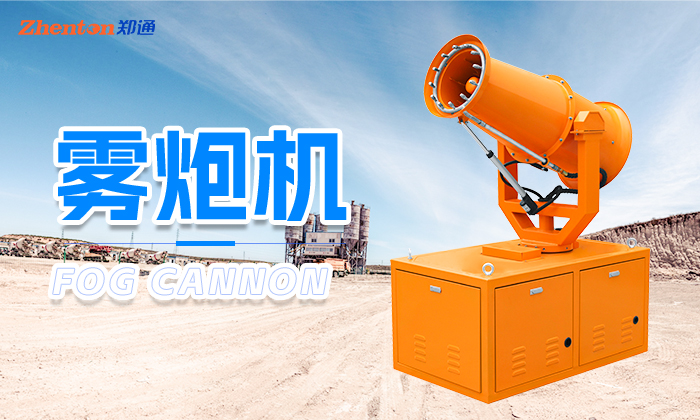

霧炮機主要由電機、高壓風機、水平旋轉裝置、仰角控制裝置、導流筒、霧化噴嘴、高壓泵、儲水箱組成的。
1、 增壓裝置有電機和壓力機組合一起，作用是利用電機動力推動高壓泵把儲水箱的水吸入并進行加壓后輸出，輸送到噴頭。
2、 強風導流裝置有風機和風力導流筒組成，作用是把風機的強風氣流集合定向并強力噴出，目的是把水霧順向噴射。
3、 結構和儲水單元是機械框架和一定容積的儲水箱組成，作用是為霧炮機提供噴射水源，框架也可以設計安裝輪式行走。
4、 霧化噴嘴裝置是有高壓水管和多個霧化噴嘴組成，安裝在氣流導流筒的前面出口位置，作用是把壓力機來的水流充分霧化，
配合強風氣流進行遠程噴射。
5、 動力裝置是有發動機和功能電氣控制柜組成，作用是為壓力機和風機及提供標準功率電能（也可以根據需要進行電網直接供電），
電氣控制柜作用是控制整套霧炮機設備的噴霧工作狀態（也可設計遙控功能和無人操作控制，以適應不同場合的需要）。
霧炮機內部結構：
1、霧炮機的水平旋轉裝置是一種新型的回轉類產品，也叫回轉式減速器，通常由蝸桿、回轉支承、殼體、馬達連接塊、端蓋、頂板等部件構成。
2、由于霧炮機核心部件采用回轉支承，因此可以同時承受軸向力、徑向力、傾覆力矩?；剞D驅動跟傳統的回轉類產品相比，全不銹鋼材質抗氧化防腐蝕，
耐酸耐堿，防灰塵，旋轉靈活，可360°旋轉。3、防輕浮力3T以上，渦輪蝸桿結構，安裝、檢修方便，易于維護、更大程度上節省安裝空間等特點。
3、使用還具有防顛簸、抗振動的效果保證作業時設備平穩運行，使用壽命長達8-10年。
